Netty的基本使用方法

前言

最近在补充自己的知识，一直想学习一下网络编程，于是乎就开始了对于Netty的学习，因为在Java网络编程领域基本上就会立即想到Netty这个网络框架。对于Netty应用最广的就是网络聊天😀，因为一想到网络编程首先就会想到聊天室😂。我们入手就从一个简单的聊天案例开始。

Java的网络编程模型

在Java当中有三种编程模型：BIO，NIO，AIO

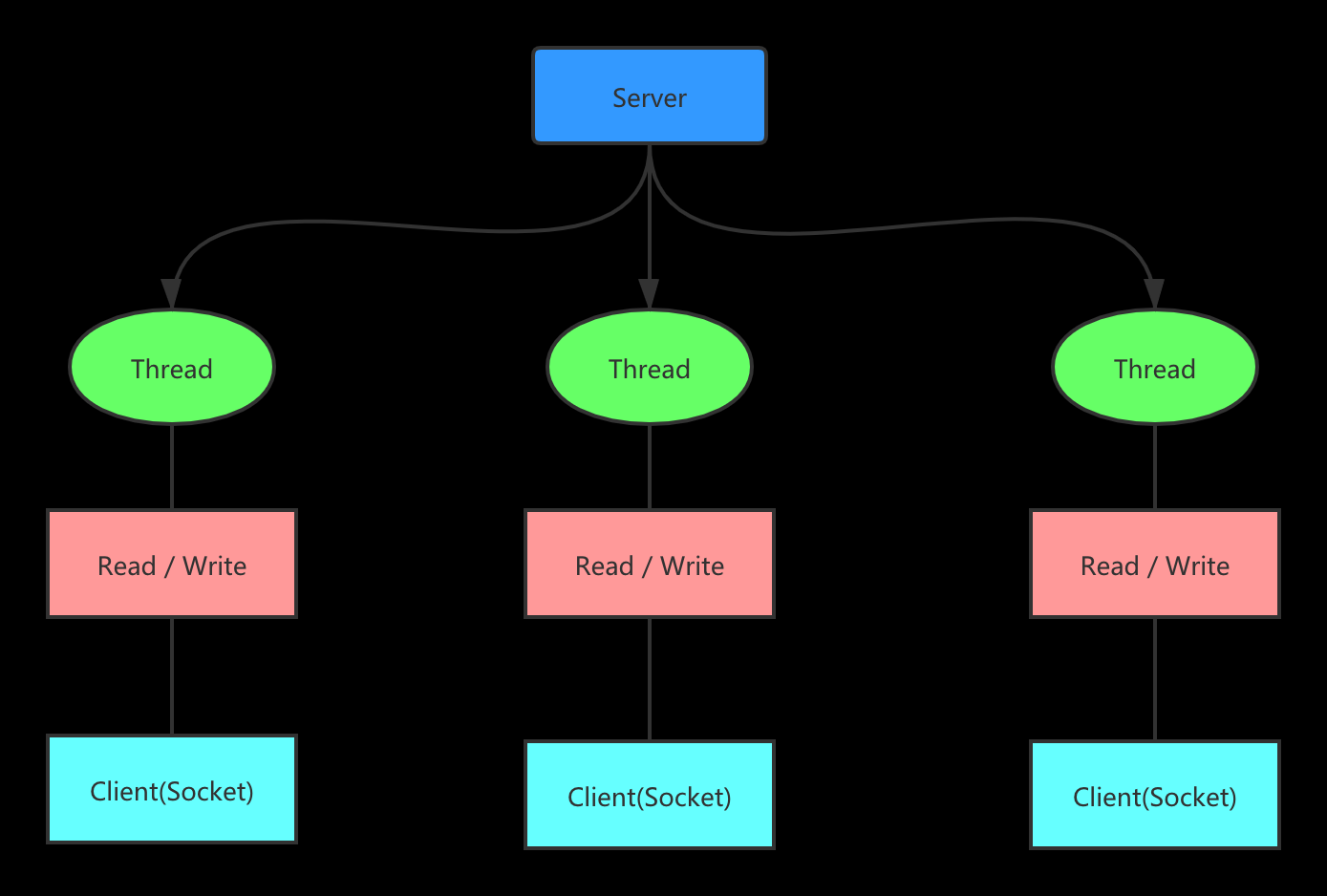

BIO: 同步并阻塞，服务器实现模式为一个连接一个线程，即客户端有连接请求时服务器端就需要启动一个线程进行处理，如果这个连接不做任何事情会造成不必要的线程开销

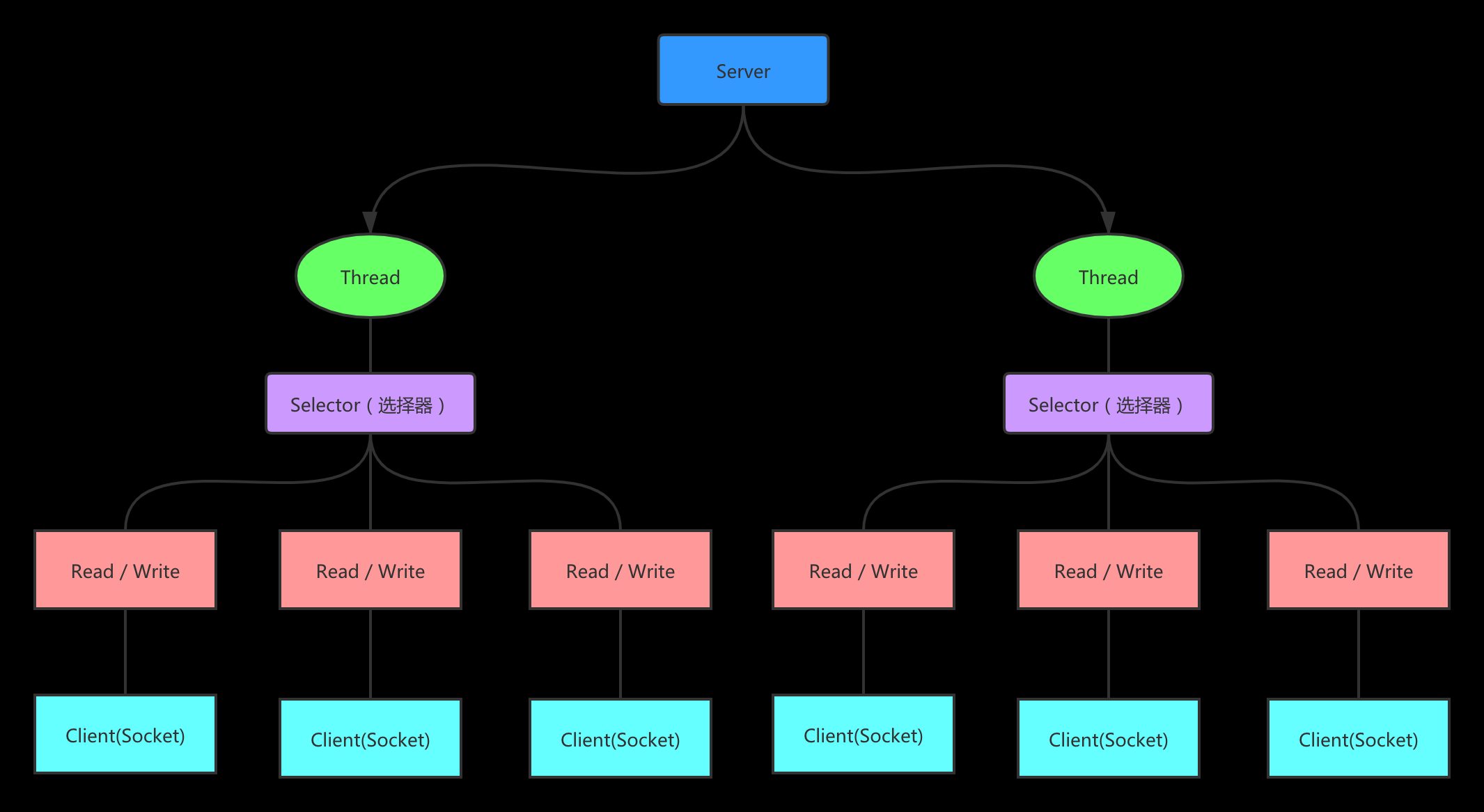

NIO: 同步非阻塞，服务器实现模式为一个线程处理多个请求（连接），即客户端发送的连接请求都会注册到多路复用器上，多路复用器轮询到连接有 I/O 请求就进行处理，Netty就是基于Java原生的NIO进行封装的框架
AIO：异步非阻塞，AIO 引入异步通道的概念，采用了 Proactor 模式，简化了程序编写，有效的请求才启动线程，它的特点是先由操作系统完成后才通知服务端程序启动线程去处理，一般适用于连接数较多且连接时间较长的应用

Netty架构模型

20230305235427

1.Netty抽象出两组线程，BossGroup专门负责接收客户端的连接，WorkerGroup专门负责网络业务的处理

2.NioEventLoopGroup 相当于一个事件循环组，这个组中含有多个事件循环，每一个事件循环是 NioEventLoop

3.NioEventLoop 表示一个不断循环的执行处理任务的线程，每个 NioEventLoop 都有一个 Selector，用于监听绑定在其上的socket 的网络通讯

4.NioEventLoopGroup 可以有多个线程，即可以含有多个 NioEventLoop

5.每个 BossNioEventLoop 循环执行的步骤有 3 步

轮询 accept 事件
处理 accept 事件，与 client 建立连接，生成 NioScocketChannel，并将其注册到某个 worker NIOEventLoop 上的 Selector
处理任务队列的任务，即 runAllTasks

6.每个 Worker NIOEventLoop 循环执行的步骤

轮询 read，write 事件
处理 I/O 事件，即 read，write 事件，在对应 NioScocketChannel 处理
处理任务队列的任务，即 runAllTasks

8.每个 Worker NIOEventLoop 处理业务时，会使用 pipeline（管道），pipeline 中包含了 channel，即通过 pipeline 可以获取到对应通道，管道中维护了很多的处理器

Netty的核心模块组件

启动器`Bootstrap`、`ServerBootstrap`

1.Bootstrap、ServerBootstrap是两个引导类，Bootstrap是客户端引导类，ServerBootstrap是服务端引导类

2.常见方法：

public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup)，该方法用于服务器端，用来设置两个 EventLoop,一般就是用来设置两个线程组BossGroup和WorkerGroup
public B group(EventLoopGroup group)，该方法用于客户端，用来设置一个 EventLoop
public B channel(Class<? extends C> channelClass)，该方法用来设置一个服务器端的通道实现
public <T> B option(ChannelOption<T> option, T value)，用来给 ServerChannel 添加配置
public <T> ServerBootstrap childOption(ChannelOption<T> childOption, T value)，用来给接收到的通道添加配置
public ServerBootstrap childHandler(ChannelHandler childHandler)，该方法用来设置业务处理类（自定义的handler）
public ChannelFuture bind(int inetPort)，该方法用于服务器端，用来设置占用的端口号
public ChannelFuture connect(String inetHost, int inetPort)，该方法用于客户端，用来连接服务器端

通道`Channel`

1.Netty 网络通信的组件，能够用于执行网络 I/O 操作

2.通过 Channel 可获得当前网络连接各种信息

3.Channel 提供异步的网络 I/O 操作(如建立连接，读写，绑定端口)，异步调用意味着任何 I/O 调用都将立即返回，并且不保证在调用结束时所请求的 I/O 操作已完成 4.调用立即返回一个 ChannelFuture 实例，通过注册监听器到 ChannelFuture 上，可以 I/O 操作成功、失败或取消时回调通知调用方 5.不同协议、不同的阻塞类型的连接都有不同的 Channel 类型与之对应，常用的 Channel 类型：

NioSocketChannel，异步的客户端 TCP Socket 连接
NioServerSocketChannel，异步的服务器端 TCP Socket 连接
NioDatagramChannel，异步的 UDP 连接
NioSctpChannel，异步的客户端 Sctp 连接
NioSctpServerChannel，异步的 Sctp 服务器端连接，这些通道涵盖了 UDP 和 TCP 网络 IO 以及文件 IO

`Selector`

1.Netty的多路复用就是基于Selector来实现的，通过Selector实现一个线程可以监听多个连接的Channel

2.当向一个 Selector 中注册 Channel 后，Selector 内部的机制就可以自动不断地查询（Select）这些注册的 Channel 是否有已就绪的 I/O 事件（例如可读，可写，网络连接完成等），这样程序就可以很简单地使用一个线程高效地管理多个 Channel

核心组件-通道处理器 `Handler`

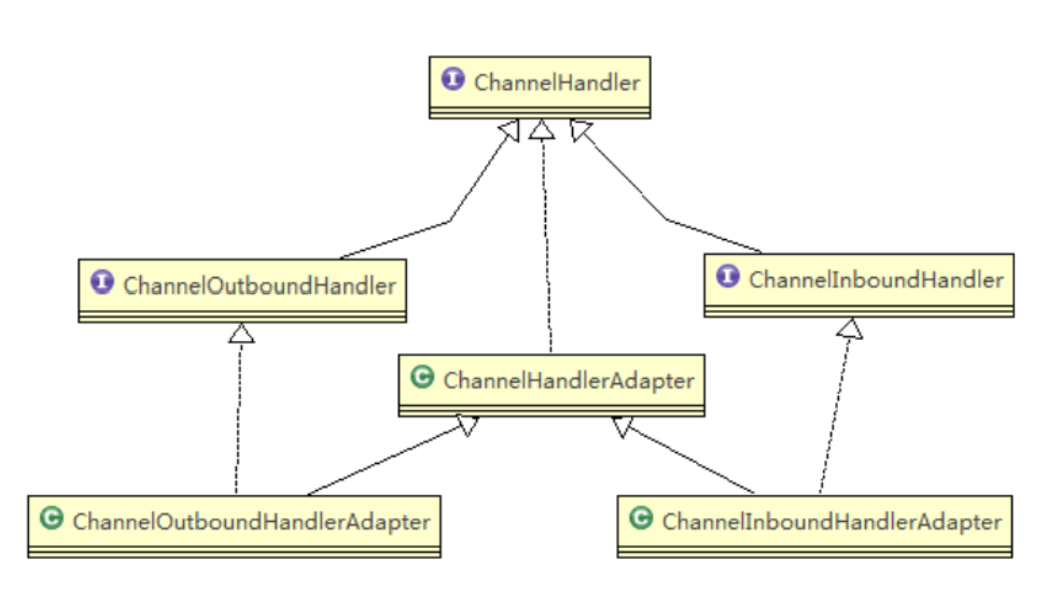

1.ChannelHandler是一个接口，我们通常使用的就是它子类的实现类，如：ChannelInboundHandlerAdapter，ChannelOutboundHandlerAdapter，一个是用于处理入站事件（服务端），一个是用于出站事件（客户端）

20230306154022

常用的方法:
public void channelRegistered(ChannelHandlerContext ctx)，会在当前Channel通道注册到选择器时触发（与EventLoop绑定时触发）
public void channelUnregistered(ChannelHandlerContext ctx)，会在选择器移除当前Channel通道时触发（与EventLoop解除绑定时触发）
public void channelActive(ChannelHandlerContext ctx)，会在通道准备就绪后触发（Pipeline处理器添加完成、绑定EventLoop后触发）
public void channelInactive(ChannelHandlerContext ctx)，会在通道关闭时触发
public void channelRead(ChannelHandlerContext ctx, Object msg)，会在收到客户端数据时触发（每当有数据时都会调用该方法，表示有数据可读）
public void channelReadComplete(ChannelHandlerContext ctx)，会在一次数据读取完成后触发
public void userEventTriggered(ChannelHandlerContext ctx, Object evt)，当通道上的某个事件被触发时，这个方法会被调用
public void channelWritabilityChanged(ChannelHandlerContext ctx)，当通道的可写状态发生改变时被调用（一般在发送缓冲区超出限制时调用）
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause)，当通道在读取过程中抛出异常时，当前方法会被触发调用

2.处理器链Pipeline 和 ChannelPipeline:

一个处理器被称为Handler，而一个Handler添加到一个通道上之后，则被称之为ChannelHandler，而一个通道上的所有ChannelHandler全部连接起来，则被称之为ChannelPipeline处理器链,链表上面的处理器是在出站和入站时处理的顺序是相反的，互不干扰
常用方法：
ChannelPipeline addFirst(ChannelHandler... handlers)，把一个业务处理类（handler）添加到链中的第一个位置
ChannelPipeline addLast(ChannelHandler... handlers)，把一个业务处理类（handler）添加到链中的最后一个位置

事件组-`EventLoopGroup`和`EventLoop`

1.EventLoop理解成有一条线程专门维护的Selector选择器，而EventLoopGroup则可以理解成一个有序的定时调度线程池，负责管理所有的EventLoop

2.在实际使用时，通常需要定义连个组，一个用于处理连接事件，一个用于处理I/O处理

3.通常使用也是EventLoopGroup的实现类的子类NioEventLoopGroup

Netty的空闲监测与心跳机制

Netty的服务端和客户端通常都是使用的长连接，在长时间的连接时，就会出现明明客户端已经掉线了，但是服务端还是没有断开网络连接。可是Netty不是有handlerRemoved()来监测连接是否断开么？是的，对于像网络信号延迟或者断连这种是不会被监测的，所以就需要对客户端进行心跳检测。心跳机制其实就是定时对客户端进行空闲监测，如果未响应次数超过一个阈值就将其断开，节省资源

Netyy的网络参数(ChannelOption)

在进行服务初始化时就需要对网络进行一些相应的配置

ALLOCATOR：ByteBuf缓冲区的分配器，默认值为ByteBufAllocator.DEFAULT
RCVBUF_ALLOCATOR：通道接收数据的ByteBuf分配器，默认为AdaptiveRecvByteBufAllocator.DEFAULT
MESSAGE_SIZE_ESTIMATOR：消息大小估算器，默认为DefaultMessageSizeEstimator.DEFAULT
CONNECT_TIMEOUT_MILLIS：设置客户端的连接超时时间，默认为3000ms，超出会断开连接
MAX_MESSAGES_PER_READ：一次Loop最大读取的消息数,ServerChannel/NioChannel默认16，其他类型的Channel默认为1
WRITE_SPIN_COUNT：一次Loop最大写入的消息数，默认为16,一个数据16次还未写完，需要提交一个新的任务给EventLoop，防止数据量较大的场景阻塞系统
WRITE_BUFFER_HIGH_WATER_MARK：写高水位标记，默认为64K，超出时Channel.isWritable()返回Flase
WRITE_BUFFER_LOW_WATER_MARK：写低水位标记，默认为32K，超出高水位又下降到低水位时，isWritable()返回True
WRITE_BUFFER_WATER_MARK：写水位标记，如果写的数据量也超出该值，依旧返回Flase
ALLOW_HALF_CLOSURE：一个远程连接关闭时，是否半关本地连接，默认为Flase,Flase表示自动关闭本地连接，为True会触发入站处理器的userEventTriggered()方法
AUTO_READ：自动读取机制，默认为True，通道上有数据时，自动调用channel.read()读取数据
AUTO_CLOSE：自动关闭机制，默认为Flase，发生错误时不会断开与某个通道的连接
SO_BROADCAST：设置广播机制，默认为Flase，为True时会开启Socket的广播消息
SO_KEEPALIVE：开启长连接机制，一次数据交互完后不会立马断开连接
SO_SNDBUF：发送缓冲区，用于保存要发送的数据，未收到接收数据的ACK之前，数据会存在这里
SO_RCVBUF：接受缓冲区，用户保存要接受的数据
SO_REUSEADDR：是否复用IP地址与端口号，开启后可重复绑定同一个地址
SO_LINGER：设置延迟关闭，默认为-1
- -1：表示禁用该功能，当调用close()方法后会立即返回，底层会先处理完数据
- 0：表示禁用该功能，调用后立即返回，底层会直接放弃正在处理的数据
- 大于0的正整数：关闭时等待n秒，或数据处理完成才正式关闭
SO_BACKLOG：指定服务端的连接队列长度，当连接数达到该值时，会拒绝新的连接请求
SO_TIMEOUT：设置接受数据时等待的超时时间，默认为0，表示无限等待
IP_TOS：
IP_MULTICAST_ADDR：设置IP头的Type-of-Service字段，描述IP包的优先级和QoS选项
IP_MULTICAST_IF：对应IP参数IP_MULTICAST_IF，设置对应地址的网卡为多播模式
IP_MULTICAST_TTL：对应IP参数IP_MULTICAST_IF2，同上但支持IPv6
IP_MULTICAST_LOOP_DISABLED：对应IP参数IP_MULTICAST_LOOP，设置本地回环地址的多播模式
TCP_NODELAY：开启TCP的Nagle算法，会将多个小包合并成一个大包发送
DATAGRAM_CHANNEL_ACTIVE_ON_REGISTRATION：DatagramChannel注册的EventLoop即表示已激活
SINGLE_EVENTEXECUTOR_PER_GROUP：Pipeline是否由单线程执行，默认为True，所有处理器由一条线程执行，无需经过线程上下文切换

实现心跳机制需要在处理器链中加入IdleStateHandler,这个就是Netty提供的空闲检测处理器，最后将自定义的心跳处理器放在最后，最好是放在所有处理器处理完成之后再进行心跳检测，对于客户端而言就是检测写空闲，服务端就是读空闲

public class HeartBeatHandler extends ChannelInboundHandlerAdapter {

    private int lossConnectCount = 0;
    @Override
    public void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception {
        if (evt instanceof IdleStateEvent){
            IdleStateEvent event = (IdleStateEvent)evt;
            if (event.state()== IdleState.READER_IDLE){
                lossConnectCount ++;
                if (lossConnectCount > 2){
                    ctx.channel().close();
                }
            }
        }else {
            super.userEventTriggered(ctx,evt);
        }
    }

    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        // 如果收到的是心跳包，则给客户端做出一个回复
        if ("I am Alive".equals(msg)){
            ctx.channel().writeAndFlush("I know");
        }
        System.out.println("收到客户端消息：" + msg);
        super.channelRead(ctx, msg);
    }

}


@Override
protected void initChannel(SocketChannel socketChannel) throws Exception {
    ChannelPipeline pipeline = socketChannel.pipeline();
    pipeline.addLast(new IdleStateHandler(5 , 0, 0, TimeUnit.SECONDS));
    pipeline.addLast(new HttpServerCodec());
    pipeline.addLast(new ChunkedWriteHandler());
    pipeline.addLast(new HttpObjectAggregator(1024*64));
    pipeline.addLast(new WebSocketServerProtocolHandler("/ws"));
    pipeline.addLast(new ServerListenerHandler());
    pipeline.addLast(new HeartBeatHandler());
}

实践

对于Netty的基础只是就是这些，然后我们进行一个简单的实践，来实现一个简单的聊天demo，对于聊天软件的群聊，群消息等都是在单聊的基础上进行的，所以我们这这次实现一个简单的单聊，使用一个简单的html用websocket来连接服务端的netty服务

服务端配置

因为Netty在连接和绑定操作都是异步的，多以需要在端口时需要加上sync()用来同步阻塞，目的就是阻塞通道直到成功建立连接之后才继续操作。当然我们在初始化boosGroup和workerGroup两个线程组的时候也可以为它们指定线程的数量


@Component
@Slf4j
public class Server  {

    NioEventLoopGroup boosGroup = new NioEventLoopGroup();
    NioEventLoopGroup workerGroup = new NioEventLoopGroup();

    public void start() throws InterruptedException {



        ServerBootstrap serverBootstrap = new ServerBootstrap();
        serverBootstrap
                .group(boosGroup,workerGroup)   // 指定使用的线程组
                .channel(NioServerSocketChannel.class) // 指定使用的通道
                .option(ChannelOption.CONNECT_TIMEOUT_MILLIS,6000) // 指定连接超时时间
                .childHandler(new ChannelInitializer<SocketChannel>() {

                    @Override
                    protected void initChannel(SocketChannel socketChannel) throws Exception {
                        ChannelPipeline pipeline = socketChannel.pipeline();
                        pipeline.addLast(new IdleStateHandler(0 ,5,0, TimeUnit.MILLISECONDS));
                        pipeline.addLast(new HttpServerCodec());
                        pipeline.addLast(new ChunkedWriteHandler());
                        pipeline.addLast(new HttpObjectAggregator(1024*64));
                        pipeline.addLast(new WebSocketServerProtocolHandler("/ws"));
                        pipeline.addLast(new ServerListenerHandler());
                        pipeline.addLast(new HeartBeatHandler());
                    }
                });
        // 绑定端口启动
        serverBootstrap.bind(9000).sync();
        serverBootstrap.bind(9010).sync();
        log.info("启动Netty多端口服务器: {} {}",9000,9010);

    }
    /**
     * 开启一个新的线程来启动服务端
     */
    @PostConstruct
    private void init() throws Exception {
        new Thread(() ->{
            try {
                start();
            }catch (Exception e){
                e.printStackTrace();
            }
        }).start();
    }

    @PreDestroy
    public void close() throws InterruptedException {
        log.info("关闭Netty服务器");
        boosGroup.shutdownGracefully();
        workerGroup.shutdownGracefully();
    }
}

用户-通道数据池

建一个类，里面放一些用户和通道对应关系的数据


public class UserConnectPool {

    //主要是为了广播消息
    private static volatile ChannelGroup channelGroup = null;

    /**
     * 存放请求ID与channel的对应关系
     */
    private static volatile ConcurrentHashMap<String, Channel> channelMap = null;



    /**
     * 定义两把锁
     */
    private static final Object lock1 = new Object();
    private static final Object lock2 = new Object();


    public static ChannelGroup getChannelGroup() {
        if (null == channelGroup) {
            synchronized (lock1) {
                if (null == channelGroup) {
                    channelGroup = new DefaultChannelGroup(GlobalEventExecutor.INSTANCE);
                }
            }
        }
        return channelGroup;
    }

    public static ConcurrentHashMap<String, Channel> getChannelMap() {
        if (null == channelMap) {
            synchronized (lock2) {
                if (null == channelMap) {
                    channelMap = new ConcurrentHashMap<>();
                }
            }
        }
        return channelMap;
    }

    public static Channel getChannel(String userId) {
        if (null == channelMap) {
            return getChannelMap().get(userId);
        }
        return channelMap.get(userId);
    }

}

消息实体类


@Data
@AllArgsConstructor
@NoArgsConstructor
public class ChatMsg implements Serializable {
    private String senderId;
    private String receiverId;
    private String msg;
    private String msgId;
    private ConnectType type;
}

工具类


public class JsonUtils {

    // 定义jackson对象
    private static final ObjectMapper MAPPER = new ObjectMapper();

    /**
     * 将对象转换成json字符串。
     * <p>Title: pojoToJson</p>
     * <p>Description: </p>
     * @param data
     * @return
     */
    public static String objectToJson(Object data) {
        try {
            String string = MAPPER.writeValueAsString(data);
            return string;
        } catch (JsonProcessingException e) {
            e.printStackTrace();
        }
        return null;
    }

    /**
     * 将json结果集转化为对象
     *
     * @param jsonData json数据
     * @param beanType 对象类型
     * @return
     */
    public static <T> T jsonToPojo(String jsonData, Class<T> beanType) {
        try {
            T t = MAPPER.readValue(jsonData, beanType);
            return t;
        } catch (Exception e) {
            e.printStackTrace();
        }
        return null;
    }

    /**
     * 将json数据转换成pojo对象list
     * <p>Title: jsonToList</p>
     * <p>Description: </p>
     * @param jsonData
     * @param beanType
     * @return
     */
    public static <T> List<T> jsonToList(String jsonData, Class<T> beanType) {
        JavaType javaType = MAPPER.getTypeFactory().constructParametricType(List.class, beanType);
        try {
            List<T> list = MAPPER.readValue(jsonData, javaType);
            return list;
        } catch (Exception e) {
            e.printStackTrace();
        }

        return null;
    }

}

服务端监听处理器

@ChannelHandler.Sharable实际的作用就是标识这个ChannelHandler是可以共享的，只需要初始化一次就行了


@Component
@ChannelHandler.Sharable
@Slf4j
public class ServerListenerHandler extends SimpleChannelInboundHandler<TextWebSocketFrame> {

    /**
     * 当建立链接时将Channel放置在Group当中
     */
    @Override
    public void handlerAdded(ChannelHandlerContext ctx) throws Exception {
        log.info("有新的客户端链接：[{}]", ctx.channel().id().asLongText());
        // 添加到channelGroup 通道组
        UserConnectPool.getChannelGroup().add(ctx.channel());
    }

    /**
     * 读取数据
     */
    @Override
    protected void channelRead0(ChannelHandlerContext ctx, TextWebSocketFrame msg) throws Exception {
        /**
         * 1.接受到msg
         * 2.将msg转化为实体类
         * 3.解析消息类型
         * 将实体类当中的userid和连接的Channel进行对应
         * */
        log.info("服务器收到消息：{}",msg.text());
        ChatMsg chatMsg = JsonUtils.jsonToPojo(msg.text(),ChatMsg.class);

        String senderId = chatMsg.getSenderId();
        UserConnectPool.getChannelMap().put(senderId,ctx.channel());

        ConnectType type= chatMsg.getType();


        switch (type){
            case REGISTER:
                // 将用户ID作为自定义属性加入到channel中，方便随时channel中获取用户ID
                AttributeKey<String> key = AttributeKey.valueOf("userId");
                ctx.channel().attr(key).setIfAbsent(senderId);
                break;
            case CHAT_TO_ONE:
                String receiverId = chatMsg.getReceiverId();
                Channel findChannel = UserConnectPool.getChannelMap().get(receiverId);
                if (findChannel == null) {
                    //用户没在map里面，离线
                    log.warn("{}  ----用户离线",receiverId);
                    UserConnectPool.getChannel(senderId).writeAndFlush(new TextWebSocketFrame("该用户离线"));
                    break;
                }
                UserConnectPool.getChannel(receiverId).writeAndFlush(new TextWebSocketFrame(chatMsg.getMsg()));
                break;
            case CHAT_TO_GROUP:
                ChannelGroup findChannelGroup = UserConnectPool.getChannelGroup();
                if (findChannelGroup.isEmpty()) {
                    log.warn("群组不存在!");
                    break;
                }
                UserConnectPool.getChannelGroup().writeAndFlush(new TextWebSocketFrame(chatMsg.getMsg()));
                break;
        }

    }

    @Override
    public void handlerRemoved(ChannelHandlerContext ctx) throws Exception {
        log.info("用户下线了:{}", ctx.channel().id().asLongText());
        // 删除通道
        UserConnectPool.getChannelGroup().remove(ctx.channel());
        removeUserId(ctx);
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
        //打印异常
        log.info("异常：{}", cause.getMessage());
        // 删除通道
        UserConnectPool.getChannelGroup().remove(ctx.channel());
        removeUserId(ctx);
        ctx.close();
    }

    /**
     * 删除用户与channel的对应关系
     */
    private void removeUserId(ChannelHandlerContext ctx) {
        AttributeKey<String> key = AttributeKey.valueOf("userId");
        String userId = ctx.channel().attr(key).get();
        UserConnectPool.getChannelMap().remove(userId);
    }
}

测试

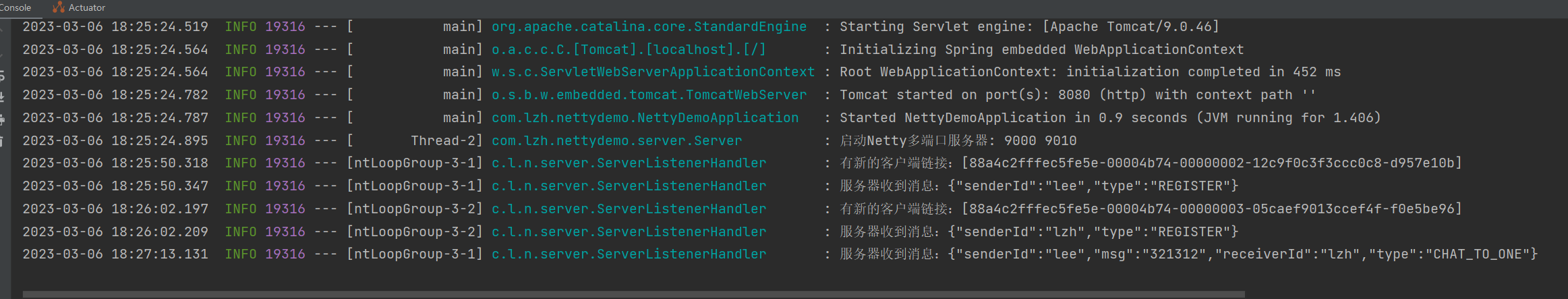

20230306182738

成功启动

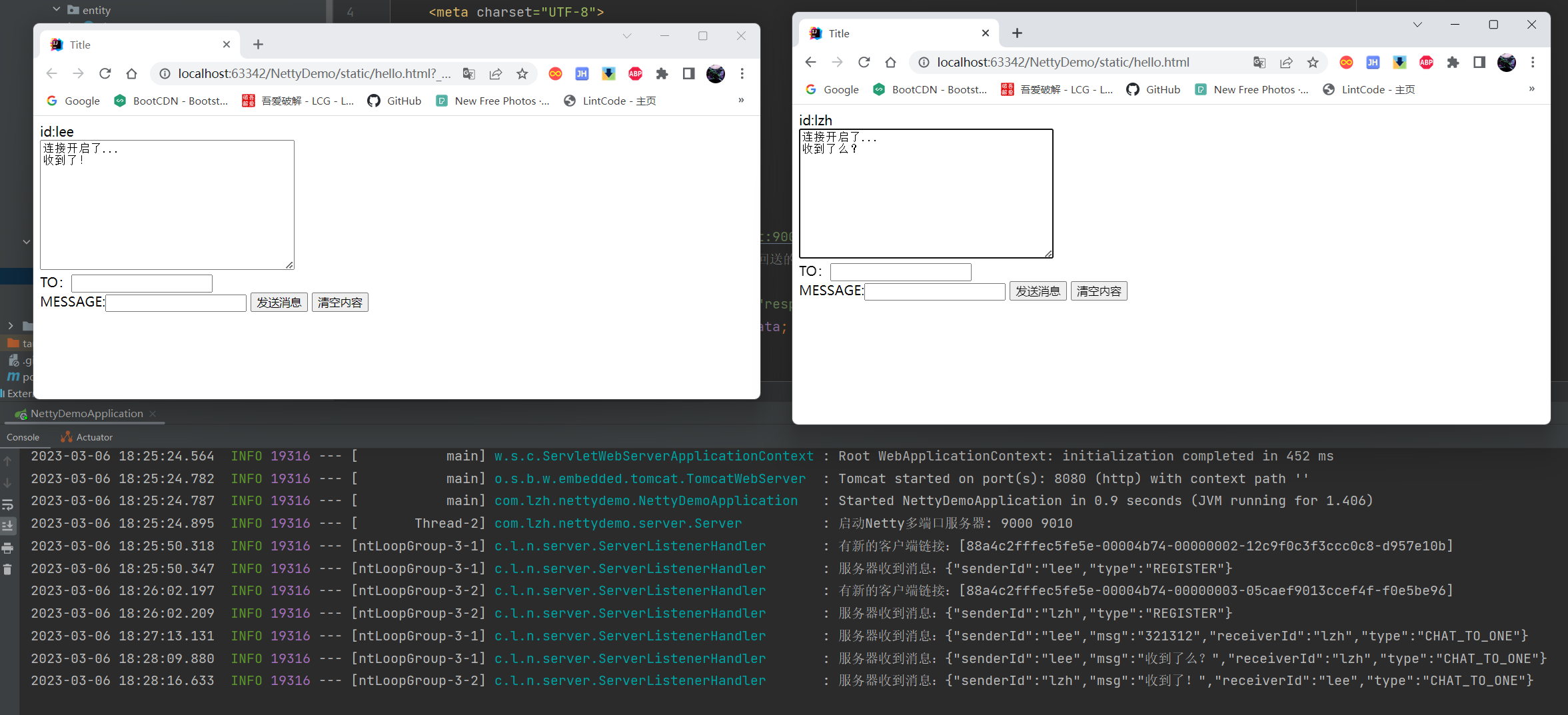

20230306182904

消息发送成功

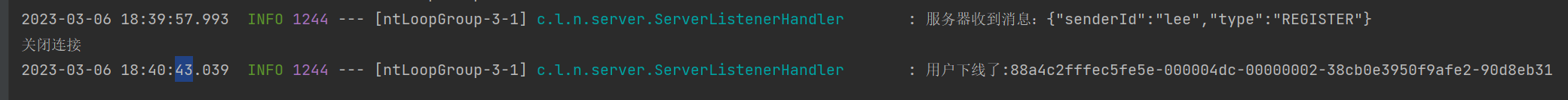

连接上后，不做任何处理，空闲次数达到一定阈值，直接强制下线

20230306184202

总结

这是自己初次学习Netty做的一个简单的记录，其中还有很多知识都没有深入了解，比如缓冲区，在后续的学习中会继续补充

Netty的基本使用方法

# 前言

# Java的网络编程模型

# Netty架构模型

# Netty的核心模块组件

# 启动器Bootstrap、ServerBootstrap

# 通道Channel

# Selector

# 核心组件-通道处理器 Handler

# 事件组-EventLoopGroup和EventLoop

# Netty的空闲监测与心跳机制

# Netyy的网络参数(ChannelOption)

# 实践

# 服务端配置

# 用户-通道数据池

# 消息实体类

# 工具类

# 服务端监听处理器

# 测试

# 总结

前言
